大家都知道，天冬聚脲材料性能優(yōu)異，但是好的材料更需要好的施工工藝。俗話說：“三分材料七分工藝”，規(guī)范的施工工藝，不僅能讓聚脲材料在污水池防護的應(yīng)用中發(fā)揮最佳的優(yōu)勢，還能最大限度地延長聚脲涂層以及污水池的使用壽命，因此對待施工必須嚴謹，認真，科學(xué)，規(guī)范。根據(jù)飛揚駿研以往大量施工案例與經(jīng)驗，總結(jié)了混凝土污水池天冬聚脲防護施工工藝，分享給大家：

基礎(chǔ)處理：

施工前，要確?；媲鍧崱⒏稍?，嚴格控制混凝土含水率，最簡單的辦法是用塑料膜覆蓋于混凝土表面，四周膠帶粘貼緊閉，24小時候觀察膜內(nèi)有無水珠產(chǎn)生。如果有說明含水率比較高，不適宜施工，反之可以施工；當(dāng)然也可以用混凝土含水率測試儀直接檢測。按照規(guī)定含水率必須控制在6%以下，對于實際施工我們都是要求完全干燥，比較保險?；炷帘砻嫖廴疚锘蛘唠s質(zhì)使用300打磨機或者手磨機進行清理，去除浮灰，保持干燥和干凈，露出混凝土自然毛細孔。

滲透底漆：

混凝土具有多孔性，利于底漆的滲透，增加涂層的比表面積，提高附著力。將天冬聚脲專用底漆按比例充分攪拌混合，直接涂刷與混凝土基面上，并使其盡可能充分滲透入土，如此涂刷兩次，建議使用輥筒涂刷或刮涂，采用十字交叉法避免遺漏。固化后檢查效果，發(fā)現(xiàn)缺陷及時修補，底漆少配多批次使用，不能將固化后的底漆再次稀釋后使用。

找平砂漿層：

將聚脲與膩子組分或石英砂充分混合，混合調(diào)成可手工批刮粘度的自制膩子。批刮時成熟練的半圓形操作，成型表面必須無痕無堆積和空穴，每一次批刮余渣必須清除出去。24小時完全固化干燥后使用60-80目圓盤背絨砂紙進行打磨，打磨機必須帶有吸塵設(shè)施。打磨后檢查表面整平性和光面程度，一般憑經(jīng)驗感覺，符合聚脲涂覆條件后做好防污染措施，這是關(guān)鍵工藝程序，必須謹慎認真！

聚脲噴涂：

事先檢查噴涂設(shè)備的完好性，發(fā)現(xiàn)問題及時修正，試噴涂層符合要求并且正常時才能大面積聚脲噴涂?？焖俟袒稍?，這是聚脲最大的特點，特別適用于短時間要求開工的混凝土項目及不停車維修項目。污水池聚脲噴涂厚度一般在2毫米左右，超過2毫米可以分多次重復(fù)進行，達到設(shè)計所規(guī)定的厚度。聚脲噴涂表面要求無堆積，無流掛，無氣孔，無針眼，不脫層翹皮等等。對于應(yīng)力比較集中的陰陽角需要增加厚度，不需要噴涂的部分預(yù)先進行裹覆封閉。施工完畢后進行檢查發(fā)現(xiàn)缺陷立即修補（小面積可以用手刷聚脲）。

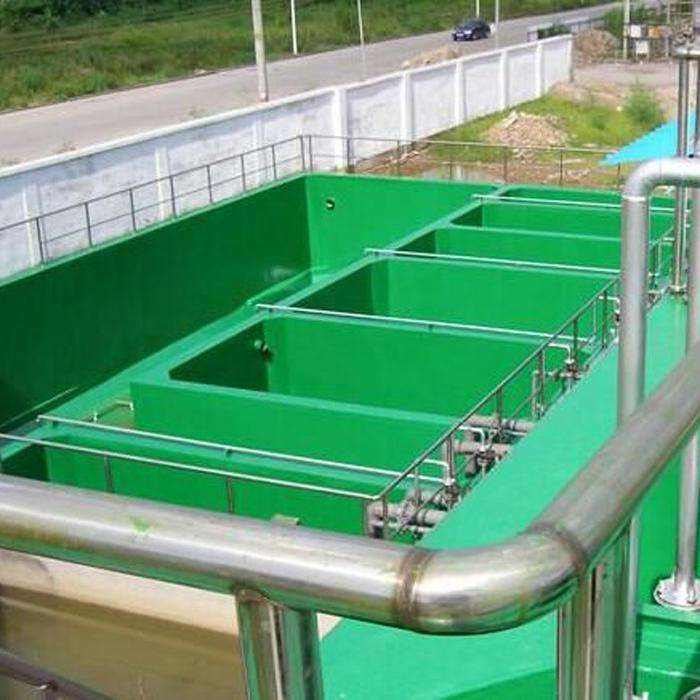

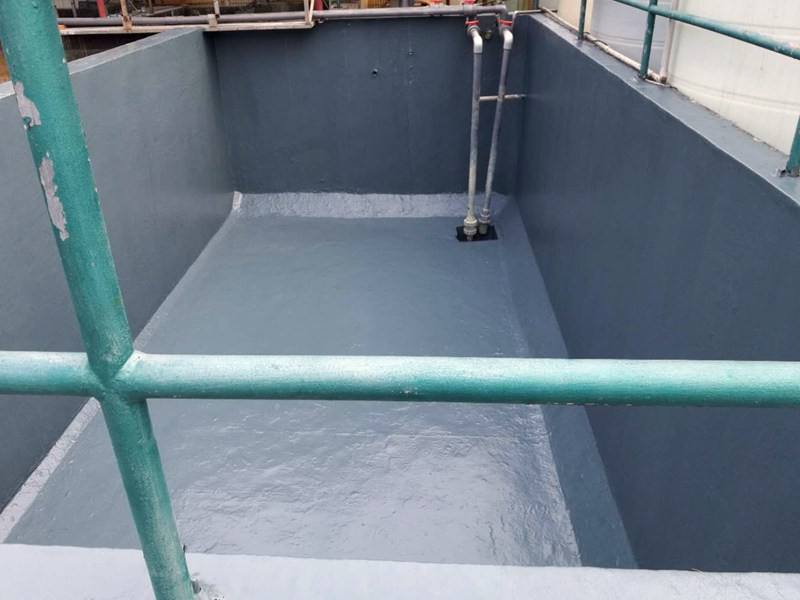

以上便是污水池聚脲防腐層的簡單施工工藝介紹，操作者如果嚴格按照工藝規(guī)范和程序施工，完工后的污水池內(nèi)壁防腐年限在沒有超過聚脲使用極限條件的情況下完全可以達到15年以上的效果。

聚脲材料在大量的混凝土污水池內(nèi)壁聚脲防護中都已成功運用，不僅在經(jīng)濟效益、使用效益以及免維修方面顯現(xiàn)出強大的優(yōu)勢，也推動著聚脲這種高固含環(huán)保材料的普及及在其他領(lǐng)域的發(fā)展應(yīng)用。
