在防水涂料工程施工中，很多人會(huì)覺(jué)得這太簡(jiǎn)單了，無(wú)非就是涂涂抹抹，一點(diǎn)不難。其實(shí)要想完美做好這道工序，保證后期不漏不滲，每一步驟都是非常重要的，除了選購(gòu)質(zhì)量有保障的防水涂料，還要了解防水涂料特性，講究工藝工法，更要認(rèn)真細(xì)致，重視施工操作的每一處細(xì)節(jié)，才能夠讓防水工程做的更好，真正滴水不漏，萬(wàn)無(wú)一濕。

01  · 立面施工流掛

定義：流掛是指涂料施工以后涂膜表面留有涂料流淌痕跡或斷紋的現(xiàn)象，常見(jiàn)于JS防水涂料立面施工。

產(chǎn)生原因：一次性涂刷過(guò)厚或涂刷區(qū)域過(guò)度集中。

解決方案：立面施工時(shí)推薦涂刷三遍以上達(dá)到1.5mm。施工時(shí)，輥筒的移動(dòng)方向不能在同一條直線，適當(dāng)攤薄，豎向涂刷之后可再次橫向涂刷，即可避免大多數(shù)的流掛問(wèn)題。

02  · 涂料與基層脫落

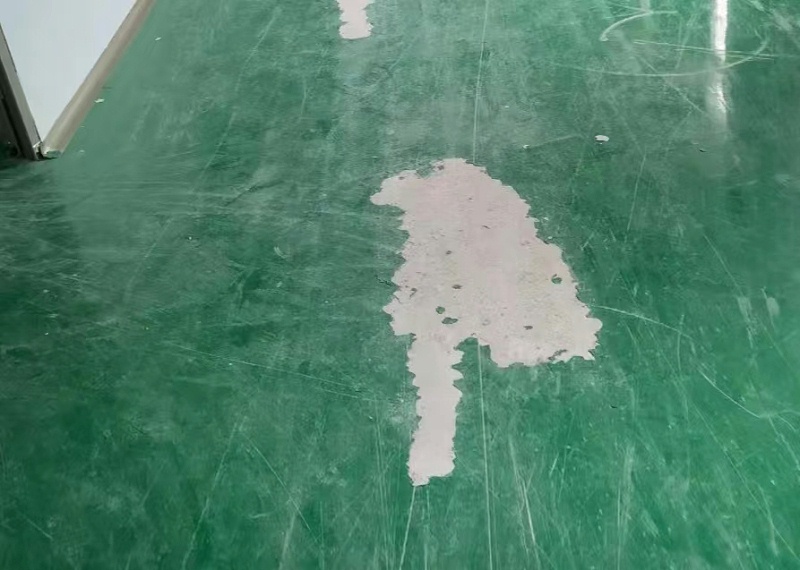

定義：涂料與基層脫落是指涂料施工以后容易從基層剝離下來(lái)，特別是整片的脫落，尤其以立面脫落造成危害較大。通常以夏天施工防水涂料最為多見(jiàn)。

產(chǎn)生原因：主要是基層疏松多土，或基層表面的強(qiáng)度低于涂料與基層的粘接強(qiáng)度，施工時(shí)沒(méi)有充分潤(rùn)濕基層或沒(méi)有打底。

解決方案：在施工時(shí)，預(yù)先涂刷一層基層處理劑，或者將防水涂料調(diào)稀打底。基層處理劑可提高基面表層強(qiáng)度，涂料調(diào)稀打底可提高材料與基層的粘接強(qiáng)度。實(shí)驗(yàn)數(shù)據(jù)表明，打底可提高涂料與基層的粘接強(qiáng)度，并且可以明顯提高涂層與基層的滿粘率。

03  · 涂料平面與陰角開裂

定義：涂料施工以后平面出現(xiàn)的裂紋類型主要為龜裂、細(xì)長(zhǎng)條或三角口，陰角出現(xiàn)的裂紋通常為細(xì)長(zhǎng)的直線，大范圍出現(xiàn)。裂紋主要出現(xiàn)在水泥基防水涂料中。

產(chǎn)生原因：平面開裂的原因?yàn)椋?、基層疏松或浮土較多，與基層粘不住，涂料固化過(guò)程中出現(xiàn)收縮開裂；2、基面有明水直接施工，出現(xiàn)龜裂的現(xiàn)象。陰角開裂的主要原因是陰角沒(méi)有做圓弧處理，導(dǎo)致陰角部位材料厚度較大，干燥不均勻出現(xiàn)收縮開裂。

解決方案：在施工前，徹底清掃基層至干凈，如果有疏松的部位，需用砂漿或堵漏王產(chǎn)品修復(fù)。之后徹底潤(rùn)濕基面，并保持潮濕無(wú)明水狀態(tài)，最好進(jìn)行打底處理，可以避免起泡、針孔、開裂等問(wèn)題。陰角部位在施工之前需抹直徑＞5cm的圓弧，并注意在陰角部位薄涂。

04  · 針孔與起鼓

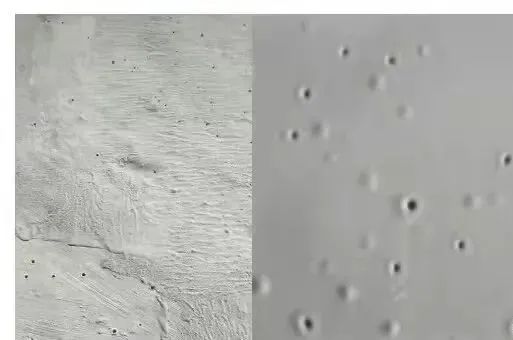

定義：材料施工以后出現(xiàn)很多密密麻麻的小孔，局部會(huì)出現(xiàn)起鼓的情況。常見(jiàn)于水泥基防水涂料和單雙組分防水砂漿以及滲透結(jié)晶型防水涂料，甚至可延伸至所有的涂料。

產(chǎn)生原因：混凝土或基層在吸水時(shí)，水進(jìn)入混凝土或基層內(nèi)部，如果基層含氣量較高，水會(huì)將基層內(nèi)的空氣頂出，形成氣泡。此時(shí)如果涂料或砂漿涂覆在基層上，氣泡破開則變成針孔缺陷，氣泡不能破開，則造成起鼓問(wèn)題。

解決方案：在施工前，徹底潤(rùn)濕基層至飽和狀態(tài)。對(duì)于JS、丙烯酸涂料等來(lái)說(shuō)，可預(yù)先將材料調(diào)稀打底，封閉基層的小孔。對(duì)于K11/砂漿相關(guān)產(chǎn)品來(lái)說(shuō)，潤(rùn)濕基層至飽和是最實(shí)用的方案。此外，無(wú)論是涂料還是K11/砂漿類產(chǎn)品，均可通過(guò)涂刷基層處理劑的方式來(lái)解決此類問(wèn)題。

05  · 掉砂與起粉

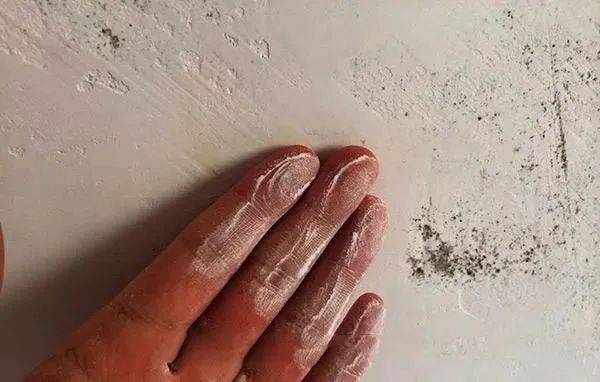

定義：材料施工固化以后，手摸材料表面會(huì)往下掉砂子，手上會(huì)沾滿灰塵，材料表面強(qiáng)度不高。此問(wèn)題常見(jiàn)于K11/砂漿產(chǎn)品和水泥基滲透結(jié)晶型防水涂料。

產(chǎn)生原因：通常為水灰比配比錯(cuò)誤導(dǎo)致，也有可能是材料在固化之前收到水的沖淋導(dǎo)致。

解決方案：一般情況下，雙組分砂漿按照包裝組合配料，可適當(dāng)加入不超過(guò)液料20%的水，以施工方便為宜；單組分砂漿產(chǎn)品以水：砂漿=21~23:100的比例為宜；水泥基滲透結(jié)晶型防水涂料以水：結(jié)晶=0.3:1的比例為宜。在此范圍可適當(dāng)波動(dòng)，但不允許超出廠家規(guī)定的范圍。

06  · 攪拌后沉淀

定義：雙組分材料或者單組分砂漿攪拌以后出現(xiàn)分層現(xiàn)象，上層是乳白色液體，下層為粉子，或者材料用完以后，桶底部明顯有沉積的砂子或粉料材料。

產(chǎn)生原因：通常為水灰比配比錯(cuò)誤導(dǎo)致，加水量過(guò)多，超過(guò)了乳液的承載極限，破壞了材料正常的穩(wěn)定性。

解決方案：嚴(yán)格按照要求配料。一般情況下，雙組分砂漿按照包裝組合配料，可適當(dāng)加入不超過(guò)液料20%的水，以施工方便為宜；單組分砂漿產(chǎn)品以水：砂漿=21~23:100的比例為宜；水泥基滲透結(jié)晶型防水涂料以水：結(jié)晶=0.3:1的比例為宜。在此范圍可適當(dāng)波動(dòng)，但不允許超出廠家規(guī)定的范圍。

07  · 長(zhǎng)時(shí)間不固化

定義：材料施工以后長(zhǎng)時(shí)間（一周或更長(zhǎng)）不固化，或者材料表面干燥，閉水試驗(yàn)時(shí)整個(gè)涂層全部起皺、起鼓等。常見(jiàn)于丙烯酸酯防水涂料施工。

產(chǎn)生原因：丙烯酸酯防水涂料依靠水分揮發(fā)固化，如果施工空間密閉、空氣濕度較大，且空氣不流通，就會(huì)出現(xiàn)長(zhǎng)時(shí)間不能完全固化的現(xiàn)象。

解決方案：在密閉空間或濕度較大時(shí)，避免使用丙烯酸酯防水涂料；如果已經(jīng)施工，可采取加速空氣流通、提高環(huán)境溫度等方式來(lái)促進(jìn)涂層固化。如果是由于材料沒(méi)有固化導(dǎo)致閉水試驗(yàn)出現(xiàn)起皺、起鼓等問(wèn)題，則需將整個(gè)防水層全部鏟掉，選擇雙組分的涂料進(jìn)行施工。

飛揚(yáng)駿研打破國(guó)外技術(shù)壟斷，填補(bǔ)國(guó)內(nèi)空白，由于天冬聚脲具備“環(huán)保，節(jié)能，長(zhǎng)效壽命”等綜合特點(diǎn)，能為工業(yè)涂料、膠黏劑，防水材料和結(jié)構(gòu)材料等行業(yè)實(shí)現(xiàn)真正的碳中和做出貢獻(xiàn)。
